Die innovative CNC-Fräsmaschine mit Drehtisch
und Schrägbett für Verbundwerkstoffe
Verbundmaterialien wie GFK fräsen ► alle Combosites sicher bearbeiten
► kein Feinstaub ► nahezu 100% Absaugung an CNC Fräse
► modular auf Ihr Werkstück anpassbar.
Top Experten von HG GRIMME SysTech beraten Sie.
Gerne unverbindlich anrufen:
☎ +49 8241 96080
✉ vertrieb@hg-grimme.de

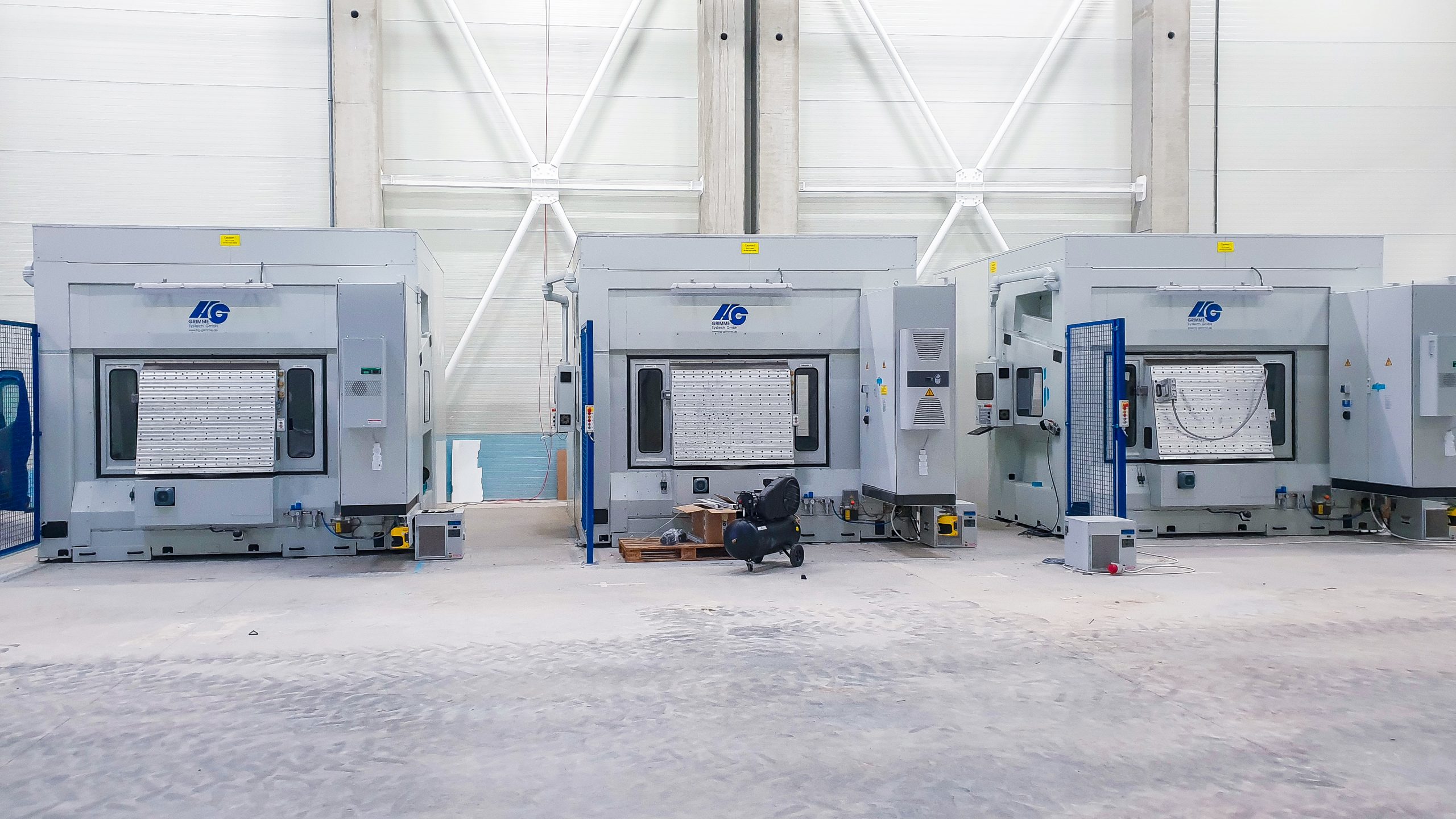

HG 5-Achsen CNC Gantry-Drehtisch-Fräsanlage/Schrägbett G-DT-F/SB
Dieses CNC-Bearbeitungszentrum mit Schrägbett und Drehtisch ist eine weitere Hightech-Innovation zum hochrationellen, präzisen Fräsen von Werkstücken mit einem kompakten 5-Achsen CNC Fräskopf. Die CNC-Maschine ist speziell für die Fertigung von Verbundmaterialien ausgelegt. GFK fräsen, CFK fräsen, Carbon bearbeiten oder die Bearbeitung anderer Verbundmaterialien ist staubfrei möglich. Das Absaugsystem sorgt für absolute Sicherheit im Fertigungsprozess. Zudem arbeitet die CNC Fräsmaschine komplett ohne Kühlschmierstoffe, so dass die Verarbeitung der Verbundwerkstoffe trocken erfolgt.
Hocheffizient und sicher:
Die Absaugsysteme des
CNC-Bearbeitungszentrums
Um beim Fräsprozess maximale Sicherheit zu garantieren, kann die CNC-Fräsmaschine mit verschiedenen Absaugsystemen ausgestattet werden. Durch diese werden Carbon-Späne und Stäube direkt bei ihrer Entstehung aus der CNC-Maschine abgeführt und gefiltert werden. Zur Absaugung des Staubes werden große Bohrungen in die Spannvorrichtung eingebracht, die im Abstand von wenigen Millimetern entlang der Fräskontur verlaufen. Neben dieser Vorrichtung kann der Fräskopf zusätzlich mit einer Bürstenabsaugung ausgestattet werden. Diese saugt den Großteil des Staubes beim Fräsen ab und der Maschinenraum bleibt staubfreier.
Die abgeschottete Maschinenkabine kann darüber hinaus mit einer Absaugung für Schwebstaub ausgestattet werden. Dabei wird die Luft aus dem Maschinenraum einer Filteranlage zugeführt, die diese zu nahezu 100 % reinigt. Im Anschluss wird die gefilterte Luft wieder in das Gebäude zurückführt und kann so im Winter Heizkosten minimieren. Im Sommer kann die gereinigte Luft stattdessen durch eine Umschaltung ins Freie geleitet werden. Diese effiziente Absaugung funktioniert mit einer Hoch- und einer Mitteldruckanlage, die verschiedene Strömungen erzeugt.
„Zusätzlich haben wir bei dieser Variante eine Absicherung durch Brandmelder in der Absaugung und eine Filterbruchüberwachung eingebaut. Oben auf der Maschine ist ein sogenannter Polizeifilter, der wie der Name sagt als letzte Rettung, die Luft gefiltert ins Gebäude zurückgibt, falls alles andere versagen sollte.“ Wolfgang Grimme, Geschäftsführer
CFK fräsen und zerspanen - 5-Achs CNC Maschine - Interview
Ein Spagat zwischen Albtraum und Leichtbau-Vision
Mehr
Teamwork in Sachen Naturfaser
Germa Composite und HG GRIMME SysTech: Teamwork in Sachen fräsen von Faserverbundwerkstoffen mit einer CNC-Fräsmaschine in Gantrybauweise
MehrIndustrielles GFK fräsen, Carbon bearbeiten: Composites sicher fräsen mit Absaugung
GFK fräsen oder die Bearbeitung von Composite Materialien mit einer CNC Fräsmaschine ist eine anspruchsvolle Technik. Der Einsatz einer 5-Achsen CNC-Fräsmaschine ermöglicht die Herstellung komplexer Formen und Konturen, die für viele Anwendungen erforderlich sind. Durch den Einsatz moderner Technologien und Sicherheitsvorkehrungen ist ein präzises und sicheres CNC-Fräsen von Faserverbundwerkstoffen möglich.
Eine sichere Absaugung für die CNC Maschine ist unerlässlich, um die Gesundheit der Arbeitskräfte zu schützen und eine saubere Arbeitsumgebung zu gewährleisten. Unsere durchdachte Absaugung an der CNC Fräse entfernt effektiv Staub und Partikel, die beim GFK fräsen, bohren und bei der Bearbeitung aller Verbundwerkstoffen entstehen.
Die sichere Absaugung einer CNC-Fräsmaschine spielt deshalb beim CFK fräsen, Carbon bearbeiten und auch bei der Bearbeitung anderen Composites eine entscheidende Rolle.
Das CNC-Fräsen von Faserverbundwerkstoffen erfordert Experten und eine professionell geplante Ausrüstung der kompletten CNC Maschine. Ein auf das Material abgestimmter 5-Achsen CNC-Fräskopf ermöglicht beispielsweise eine höhere Flexibilität und Genauigkeit bei der Bearbeitung von komplexen Formen. Unsere Spezialisten beraten Sie von Anfang an, um die perfekt abgestimmte CNC Maschine für Ihr Werkstück zu konzipieren.
GFK- und CFK fräsen mit einer CNC-Fräsmaschine sind fortschrittliche Verfahren, die durch den Einsatz moderner Technologien und Sicherheitsvorkehrungen eine präzise und sichere Bearbeitung von Faserverbundwerkstoffen ermöglichen.
Optimale Ausstattung für leistungsstarkes CNC-Fräsen
Das 5-Achsen CNC-Bearbeitungszentrum bietet, durch seine extrem verwindungssteife Stahlkonstruktion, Beschleunigungswerte von 3.500 mm/min und Fahrgeschwindigkeiten von 60.000 mm/s - somit beste Voraussetzungen für eine leistungsstarke und effiziente Fräsbearbeitung von Verbundwerkstoffen. Die verbauten Hochfrequenz-Frässpindeln mit einer Leistung bis 16kW in S6, einer Drehzahl bis 36.000 U/min sowie einer Wiederholgenauigkeit von ± 0,04 mm, spiegeln auf beeindruckende Weise die Dynamik und Präzision dieser CNC-Fräsanlage wider.
